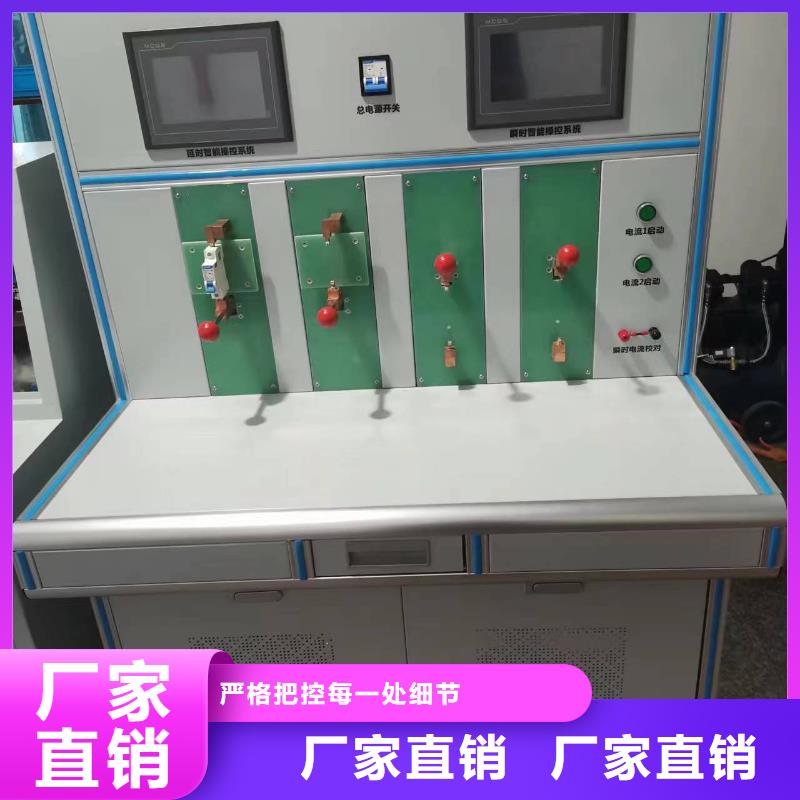

大电流发生器.用途全自动大电流发生器，我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用西门子PLC和威纶通触摸屏数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。2.性能特点，采用美观大方的PVC面板直接显示一次电流，便于试验观察及记录。测量精度高 0.2级功率大、体积小、带负载能力强体积小、重量轻，体积只有同类产品的30％～70％，携带十分方便。4.操作方面（1）接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。（2）测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。（3）在实际接线时，电流输出端子应形成回路,不然仪器将不会输出电流。（4）本升流器带随机输出导线；输出外接铜导线按10A/mm2选择。(标配为二根3米测试线)（5）该设备容量是按短时间工作配制（5分钟以下）。二、技术特征1.名称和分类（1）名称：全自动大电流发生器。（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。2. 1 输入电压：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 输出电流： AC0～1000 无级可调、面板带数显电流表2. 4 输出电压： (＞4V)2. 5 输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3％。标准正弦波。2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.3级.电流电压表显示为真有效数值，精度高、稳定度高。2. 7 输出电流方式：真有效值连续可调；2.8 电流稳定度：0.2％2.9 结构形式: 一体 2.10 接线方式：根据要求2.11电流稳定度：0.2％；2.12保护设置：过流、过压

大电流发生器供方配置方案2.1：综述简介TH-7000A全自动开关柜温升专用电流试验装置应适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。电器设备在正常运行时，长期通过工作电流，产生的能量转变为热能，使电器材料温度升高，如超过一定范围就会使电器材料的机械强度、物理性能下降，容易引发事故，因此，标准中规定了不同电器材料的允许长期工作的温度或温升。温升试验的目的是测量被试电器各部件的温度或温升，以确定试品是否符合标准要求，采用的是快速模拟试验方法，即主电路通以额定电流。温升试验的特点是：① 时间较长，中小型的试验过程需7、8 h，而大型变压器的试验需十几个小时甚至更长时间；② 耗费大，故许多厂家为了避过用电高峰而在夜间试验；③ 试验过程单调枯燥，长时问里反复地测量温度值。传统的温升测试系统不仅误差大，而且占用大量人力和物力。因此，有必要设计全自动的温升在线测试系统来减轻试验人员的劳动强度，避免事故的发生，提高试验结果的精度和试验过程的自动化水平。本文主要依据标准2.2遵循技术标准GB14048.1-2006 低压开关设备和控制设备GB6450—1986 (温升试验)所规定。DL409-91 电业工作规程[2002]777电力工器具性试验规程安监[2009]664电网公司电力工作规程（线路部分）GB/T 2317.3-2008 电力金具试验方法 第3部分：热循环试验JB/T9641—1999 《试验变压器》GB/T10228—1997 《干式电力变压器技术参数和要求》GB 50054-95 《低压配电设计规范》GB 50055-93 《通用用电设备配电设计规范》GB/T 63-90 《电力装置的电测量仪表装置设计规范》GB 6738-86 《电测量指示和记录仪表及其附件的要求》

大电流发生器 简介三台单相大电流发生器按星形连接。冷却方式：自然风冷。升流器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接，端子温升不得超过75K。接地点应可靠接地，接地点附近应有易见、清晰、不易脱落的接地标志符号。大电流发生器的出线端配有穿墙铜排，铜排的规格满足7000A的载流要求。变压器的基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。一般指连接交流电源的线圈为「一次线圈」；而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业是无法达到发展的现况。3.3.2功能特性：当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
