局部放电检测仪 测量原理暂态地电压当配电设备发生局部放电现象时，带电离子会快速地由带电体向接地的非带电体快速迁移，如配电设备的柜体，并在非带电体上产生电流行波，且以光速向各个方向快速传播。受集肤效应的影响，电流行波往往仅集中在柜体的内表面，而不会直接穿透金属柜体。但是当电流行波遇到不连续的金属断开或绝缘连接处时，电流行波会由金属柜体内表面转移到外表面，并以电磁波形式向自由空间传播，且在金属外表面产生暂态地电压。而该电压可用专用的传感器布置在开关柜外面进行测量。传感器类似传统的RF耦合电容器，其壳体可做绝缘和保护双重功能，传感器内部可感应出高频脉冲电流信号。其测量原理图如下检测原理图超声波 局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz 的信号能够被人耳听到，而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。由于被检测对象超声传输介质不同，一般情况下开关柜使用空气超声传感器，和变压器使用接触式超声传感器进行检测。

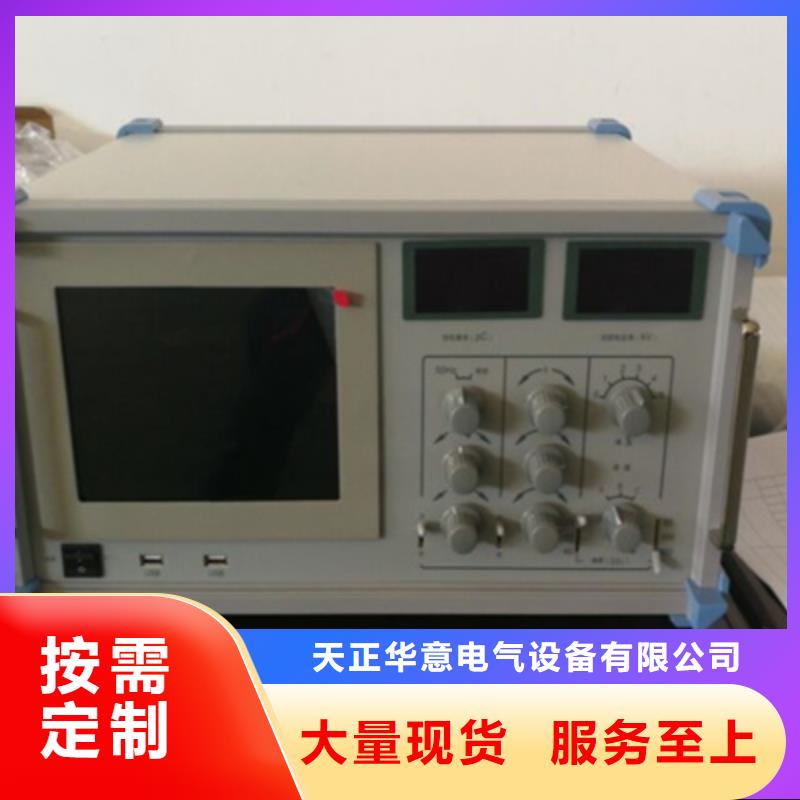

局部放电检测仪产品概述 局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。我公司研制的局部放电巡检仪是一种多功能的手持仪器，其基于地电波、超声波、特高频及高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。局部放电巡检仪采用了全新的外观设计，使用了目前较为流行的Android系统，更易于操作使用，另外集成了500万摄像头拍照功能方便进行巡检记录；RFID利于扩展物联网的应用；内部集成了放电类型库，便于对放电情况的对比核实。

局部放电检测仪局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。开机检测：开机后系统自检，确认各个检测通道正常工作。设置参数：点击【系统设置】，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。)连接设备：进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备背景检测：连接HFCT传感器，当信号保持稳定时按下【停止】按键，再点击【记录背景，记录下背景值。接入传感器：将HFCT传感器卡在设备的接地线上，根据HFCT上的箭头标识从高频电流互感器的正面（有标牌面）穿入，背面穿出接地。号检测：观察所测波形是否具有周期性，并与背景信号比较，看是否有明显变化)异常诊断：当通过波形模式检测到异常信号时，应对局部放电进行诊断与分析，通过改变测量模式记录和分析信号。9)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录模块可查看对应的试验数据，以供后期分析。10)生成报告：连接Ty数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。检测流程1)设备连接：按照设备接线连接测试仪的各个部件，固定传感器。2)开机检测：开机后，系统自检，确认各个检测通道工作正常。3)设置参数：点击【系统设置】通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中再返回模块进入测量界面，点击右上角图标可以对UHF测量过程进行详细的参数设置。连接设备进入模块后会弹出选择连接设备的对话框，本机有三种连接方式每种方式都可直接连接到试验设备。5)背景检测：将UHF传感器贴在接地的金属体上（非测量源）。当信号稳定时按下【停止】按键，再点击【记录背景】记录下背景值。可以根据背景值设置背景阈值以虑除噪声干扰等)信号检测：观察检测到的信号，如果发现信号无异常，保存少量数据，退出并改变检测位置继续下一点检测；如果发现信号存在异常，则延长检测时间并记录多组数据，进入异常诊断流程。7)异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。8)数据记录：通过仪器的记录功能将数据保存：在首页中的检测记录】模块可查看对应的试验数据，以供后期分析。9)生成报告：连接数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。
