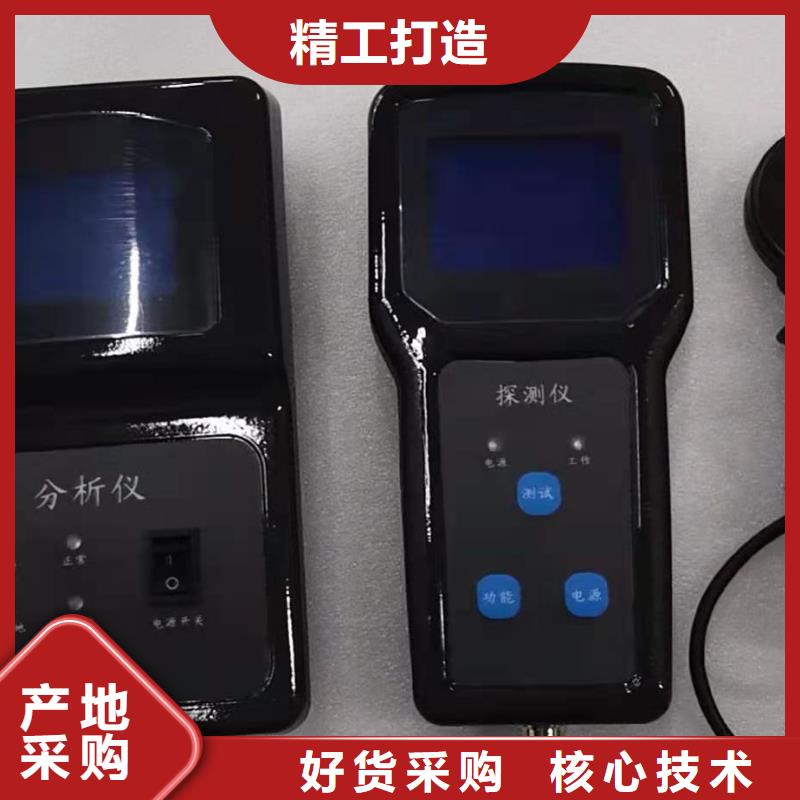

直流系统接地故障定位仪装置原理2.2.1 绝缘故障查找原理系统分析仪与被测直流母线相连，采用乒乓原理计算被测直流系统的平衡桥电阻及对地绝缘电阻，如果被测直流系统存在绝缘故障，系统分析仪则向直流系统投入设定好频率和幅值的检测桥，探测仪通过对各支路中电流信号的检测来实现接地故障点的定位，检测原理如下图示：图中馈线1为正常馈线，馈线n为存在负对地绝缘故障的馈线，为绝缘故障阻值，R为系统平衡电桥。分析仪检测到绝缘故障后向直流系统投入检测桥，该检测桥以图示中的E、F表示，该检测桥的投入使直流系统对地电压产生一个已知频率的周期性变化量，设该变化量的频率为、使直流系统产生的对地电压变化幅值为，则流过上的电流变化幅值为，变化频率与检测桥投入频率相同。探测仪分别在A，B，C处进行检测。在A处检测不到该变化电流信号，说明馈线1没有绝缘故障，在B处可以检测到该变化电流信号，说明馈线n存在绝缘故障，而在C处检测不到该变化电流信号，从而可以确定绝缘故障点处于B、C之间。2.2.2 直流互窜查找原理系统分析仪与被测两段直流母线相连，向其中一段母线切换检测桥，比较两段母线电压变化波形，通过电压变化关系判断系统是否存在环网故障或绝缘故障，如果存在环网故障或绝缘故障，则持续启动检测桥，以供支路探测仪实现环网故障点的定位。当两段支路存在环网故障时，可使用探测仪和采集器对可能存在环网故障的支路进行逐一检测，根据探测仪显示波形和方向终实现环网故障点的查找。

直流系统接地故障定位仪 故障检测器的测试准备：将钳表插头插入“检测器”钳表输入插孔，打开检测器电源。 （在检测前建议对装有接地选线在线监测装置的直流系统，关闭接地选线在线监测装置，更有利于检测）。5.4 检测开始： ?“通讯”灯亮：说明被测回路能够接受到同步信号，以确认检测的信号与所发出的信号是同一时间进行的。如果通讯灯不亮，说明信号发生器与检测器通讯不成功。?“量程”灯亮：当量程1灯明亮的时候表明采用的是钳表量程1，当量程灯2亮的时候采用默认的钳表量程2。5.5 正负极线不能同时钳时，采用“钳单根”的检测方法：如果是正极接地，将钳表钳在正极电缆上，检测方法同上；如果是负极接地，则钳在负极电缆上，检测方法同上；5.6 多回路线扎在一起时：将钳表钳在这扎电缆上（注：钳表口必须能完全闭合），检测方法同上，如果显示出是“非接地”，说明被检测的这扎电缆都没有接地故障；如果显示出是“接地”，说明被检测的这扎电缆中有一回路或多回路有接地故障，必须将该扎电缆分开检测，检测方法同上。以上三种方法通常根据现场的实际情况结合起来使用。六、检测技巧6.1 信号发生器的接入：根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的正、负母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。

直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。
